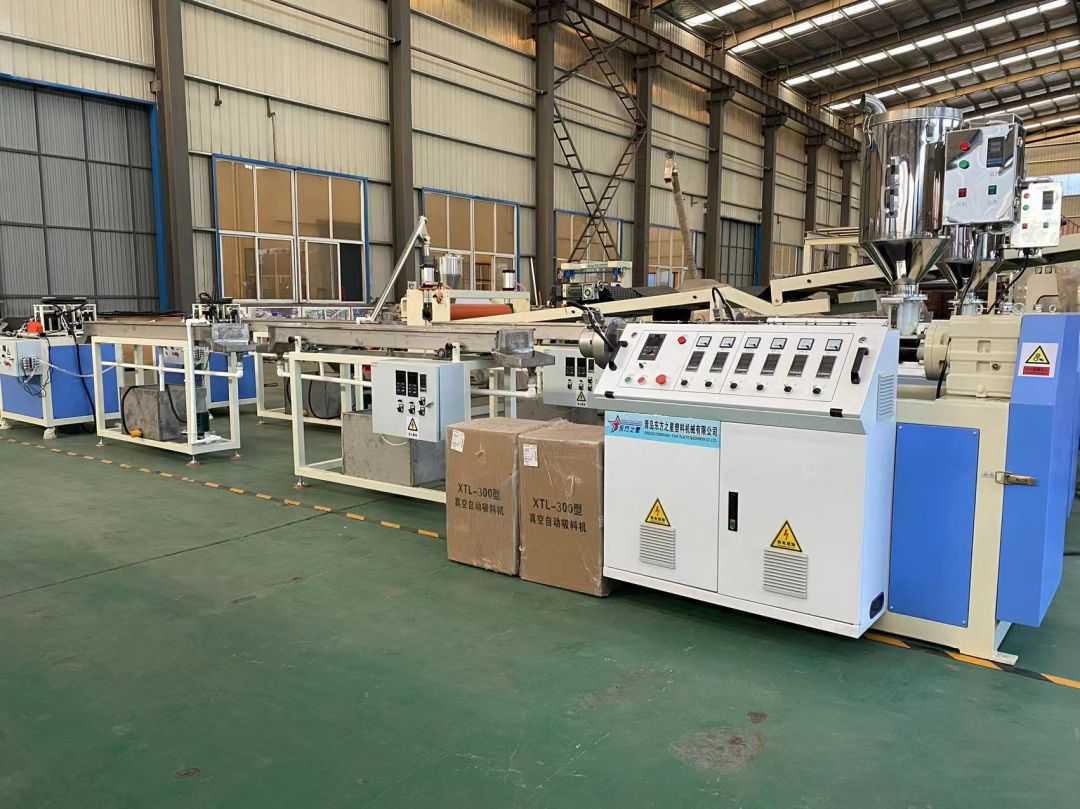

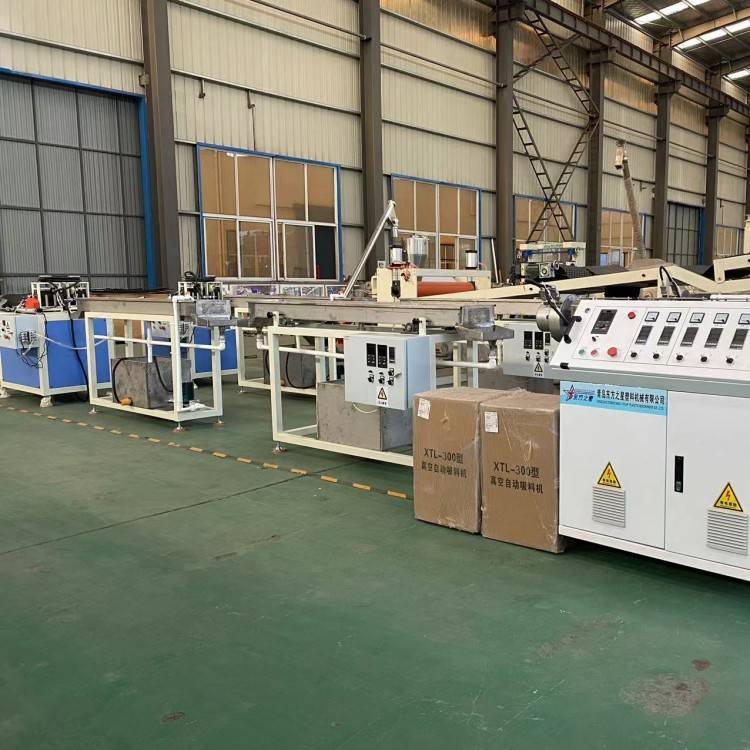

पीवीसी एज बैंडिंग उपकरण

प्रक्रिया

फीडिंग, एक्सट्रूज़न, शेपिंग, ट्रैक्शन, एम्बॉसिंग, वाइंडिंग, उत्पाद परीक्षण और अनुप्रयोग

उपज

30-80 किग्रा/घंटा सामग्री विशेषताओं और उत्पाद विनिर्देशों के अनुसार उचित उतार-चढ़ाव

मशीन का रंग

नारंगी या आसमानी नीले रंग में हल्का भूरा और गहरा सफेद पिकगार्ड

फैक्टरी की मांग

नींव का निर्माण, निर्माण, मिट्टी का काम और दीवार का काम;

आपूर्ति क्रेन, फोर्कलिफ्ट और अन्य उठाने वाले उपकरण; स्थापना सामग्री और उपकरण;

स्थान: (एम*एम*एम): 18एम (लंबाई) × 1.5एम (चौड़ाई) × 2.5एम (ऊंचाई);

वोल्टेज आपूर्ति

बिजली आपूर्ति वोल्टेज: 3-चरण 380V 50Hz

वोल्टेज सहनशीलता: 5%/-5%;

आवृत्ति: 50HZ±2%

कुल बिजली: 40 किलोवाट (उत्पादन लाइन), वास्तविक उपयोग 60%

तार/पाइप/केबल/संपीड़ित हवा

तार/केबल: इस उत्पादन लाइन को नियंत्रित करने के लिए बिजली आपूर्ति से लेकर नियंत्रण कैबिनेट से प्रत्येक मशीन के कैबिनेट तक सभी केबल;

जल आपूर्ति: 0.5 घन मीटर प्रति घंटा

संपीड़ित हवा: 0.4-0.6 अपराह्न

कीमत

आरएमबी 87,000.00 (कंपनी शिपिंग मूल्य)

भुगतान के तरीके

30% जमा, डिलीवरी से पहले 70% पूर्ण भुगतान।

वितरण

25 कार्य दिवस

पैकेट

पीई रैपिंग फिल्म या नग्न पैकेजिंग

शेल्फ जीवन

12 महीने

वैधता अवधि उद्धृत करें

30 दिन

उपकरण उद्धरण समय: 20 23 - 3 - 12

एस जे65-28/1

पीवीसी कणिकाएँ

आउटपुट: 30-80KG/H (विभिन्न सामग्रियों और परिचालन स्थितियों के अनुसार उचित उतार-चढ़ाव)

उत्पाद का आकार

ग्राहक के चित्र या नमूने के अनुसार बनाया गया

1

स्टेनलेस स्टील सर्पिल फीडर

1 सेट

0. 30,000 युआन

2

एस जे65 एज बैंडिंग एक्सट्रूज़न लाइन

1 सेट

84,000 युआन

3

ऑपरेटिंग निर्देश

1 सर्विंग

4

विद्युत योजनाबद्ध

1 सर्विंग

5

प्लास्टिक मशीन सहायक उपकरण

1 सर्विंग

वस्तु

परियोजना

आवश्यक विशिष्टताएँ

उत्पादन विशिष्टता रेंज

पीवीसी एज बैंडिंग या पीवीसी कॉर्नर लाइन और अन्य प्रोफ़ाइल उत्पादों के लिए उपयुक्त

अधिकतम उत्पादन क्षमता किग्रा/घंटा

3 0- 8 0

अधिकतम एक्सट्रूज़न गति मी/मिनट

0.5-15

उत्पादन लाइन केंद्र की ऊंचाई (मिमी)

1000

उत्पादन लाइन की लंबाई मिमी

लगभग 13,000

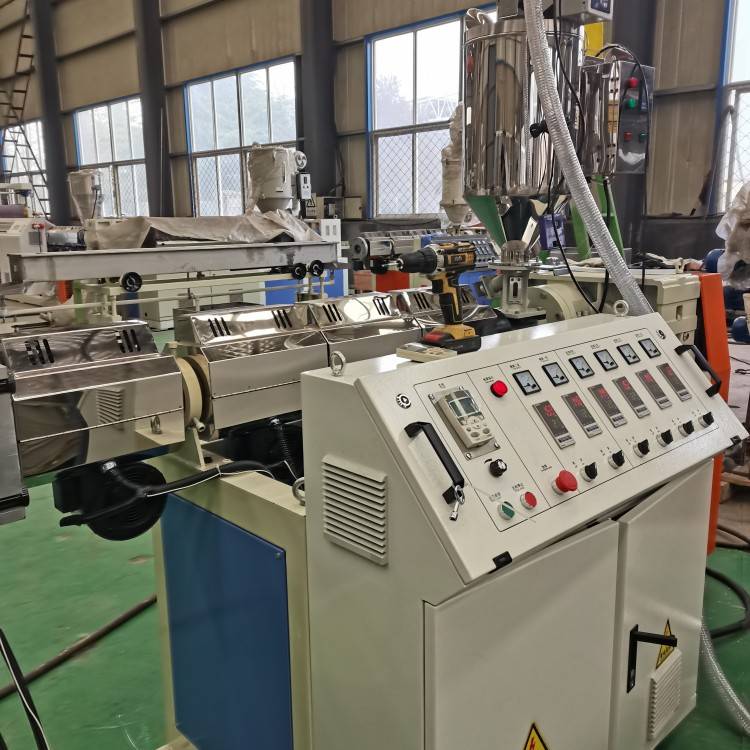

पीवीसी एज बैंडिंग उत्पादन लाइन। एस जे65-28/1 एक्सट्रूडर

1

विशेष विवरण

एस जे65-28/1

2

पेंच व्यास

65 मिमी

3

पहलू अनुपात पेंच

28 :1

4

पेंच संरचना

पीवीसी विशेष पेंच

5

बैरल संरचना

बैरल एकीकृत

6

पेंच, बैरल सामग्री

38CrMOALA

7

पेंच और बैरल नाइट्राइडिंग उपचार

नाइट्राइडिंग उपचार

8

पेंच और बैरल सेवा जीवन

लगभग 3 साल

9

मुख्य ड्राइव चर आवृत्ति मोटर शक्ति

18.5 किलोवाट

10

GearBox

चांगझौ प्लास्टिक मशीनरी विशेष रेड्यूसर

11

बैरल तापन शक्ति

16 किलोवाट

12

बैरल ठंडा करने की विधि

हवा ठंडी करना

13

शीतलक पंखे की शक्ति

4 × 0.18 किलोवाट = 0.72 किलोवाट

14

लोडिंग विधि

स्टेनलेस स्टील सर्पिल फीडर

15

मुख्य ड्राइव चर आवृत्ति मोटर गति नियंत्रण प्रणाली

18.5 किलोवाट आवृत्ति रूपांतरण नियंत्रक

16

मेजबान विद्युत उपकरण

चिंट लो-वोल्टेज विद्युत उपकरण, डिजिटल बुद्धिमान तापमान नियंत्रक, प्रसिद्ध ब्रांड इन्वर्टर, एर्गोनॉमिक रूप से संरचित विद्युत नियंत्रण कैबिनेट।

17

मेजबान बाहरी बिजली आपूर्ति

तीन-चरण पांच-तार प्रणाली

कुल स्थापित क्षमता 50KW|+40KW

वस्तु

परियोजना

आवश्यक विशिष्टताएँ

ढालना

1

संरचनात्मक रूप

बिल्डिंग ब्लॉक स्टैकिंग मशीन हेड

2

डाई हेड और कोर सामग्री

45# शमन और तड़का

3

विभिन्न विशिष्टताओं और मॉडलों के उत्पाद तैयार करें

विभिन्न विशिष्टताओं और आकारों और मेल खाने वाले आकार देने वाले उपकरणों के एक्सट्रूज़न डाइज़ का प्रतिस्थापन

4

मोल्ड हीटिंग विधि

बिना रंग खराब हुए हीटिंग प्लेट या कास्ट एल्यूमीनियम हीटर का उपयोग करें

5

मोल्ड सेवा जीवन

लगभग 3 साल

वस्तु

परियोजना

आवश्यक विशिष्टताएँ

1

टैंक की लंबाई का आकार

2.5एम

2

जल ट्रे सामग्री

स्टेनलेस स्टील

3

अनुदैर्ध्य गति मोटर शक्ति

0.75 किलोवाट

4

संरचनात्मक प्रकार

वाटर स्प्रे कूलिंग, वाटर पंप पावर 1.5KW

5

टकसाली

जल-ठंडा आकार देने वाला सांचा

6

नाली बॉक्स, पाइप सामग्री

स्टेनलेस स्टील

7

आगे और पीछे की मूवमेंट रेंज

800 मिमी

8

बाएँ और दाएँ समायोजन सीमा

50 मिमी

9

ऊपर और नीचे चलती रेंज

80 मिमी

वस्तु

परियोजना

आवश्यक विशिष्टताएँ

1

कर्षण विधि

बेलन

2

प्रभावी कर्षण चौड़ाई

200

3

कर्षण मोटर

1.1 किलोवाट

4

कर्षण रोलर का व्यास

150 मिमी

5

गति नियंत्रण

आवृत्ति नियंत्रण

6

समुद्भरण उपकरण

विभिन्न उत्पाद पैटर्न को उभारने के लिए अलग-अलग एम्बॉसिंग रोलर्स को बदलें

7

क्लैंपिंग विधि

वायवीय + मैनुअल

उत्पाद का नाम: पीवीसी एज बैंडिंग उत्पादन लाइन। घुमावदार मशीन

वस्तु

परियोजना

आवश्यक विशिष्टताएँ

1

रोलिंग विधि

टॉर्क मोटर, डबल-पोजीशन डिस्क प्रकार

2

रिवाइंडिंग लंबाई

200-500 मीटर

3

घुमावदार मोटर

5एन

4

रील व्यास

600 मिमी

5

निर्वहन विधि

मैनुअल अनलोडिंग

ढालना

1 सेट

स्टीरियोटाइपिंग मंच

1 सेट

ट्रैक्टर एम्बॉसिंग

1 सेट

समापन

1 सेट

1

व्यास सिंक की लंबाई

2.4एम

2

जल प्लेट सामग्री

स्टेनलेस स्टील

3

अनुदैर्ध्य मोबाइल मोटर शक्ति

0.55 किलोवाट

4

संरचनात्मक प्रकार

ठंडा करने के लिए पानी का छिड़काव करें, पंप की शक्ति 0.75KW है

5

रास्ता फाइनल करो

जल-ठंडा मोल्डिंग मोल्ड

6

जलाशय बॉक्स बॉडी, पाइपलाइन सामग्री

स्टेनलेस स्टील

7

आगे और पीछे की चलती रेंज

800 मिमी

8

सीमा को बाएँ और दाएँ समायोजित करें

50 मिमी

9

ऊपर और नीचे की सीमा

80 मिमी
