प्रोफ़ाइल उत्पादन लाइन

प्रोफ़ाइल उत्पादन लाइन प्रोफ़ाइल उत्पादन लाइन में SJSZ-65/132 श्रृंखला शंक्वाकार ट्विन-स्क्रू एक्सट्रूडर, स्टेनलेस स्टील वैक्यूम शेपिंग प्लेटफ़ॉर्म, क्रॉलर ट्रैक्टर, स्वचालित कटिंग एकीकृत मशीनें और फ़्लिपिंग अनलोडिंग रैक का उपयोग किया जाता है। आकार देने वाला प्लेटफ़ॉर्म एक उच्च दबाव वाले वैक्यूम पंप और एक पानी पंप से सुसज्जित है, जो चार-आयामी समायोज्य हैं। ट्रैक्टर को वायवीय रूप से क्लैंप किया गया है। स्वचालित निश्चित-लंबाई काटने वाली मशीन एक निश्चित लंबाई में कटौती करने के लिए एक यात्रा स्विच का उपयोग करती है। स्टैकिंग रैक 6 मीटर लंबा है, जो स्टेनलेस स्टील से बना है, और वायवीय रूप से फ़्लिप किया गया है।

जांच भेजें

उत्पाद वर्णन

प्रोफ़ाइल उत्पादन लाइन

प्रोफ़ाइल उत्पादन लाइन में SJSZ-65/132 श्रृंखला शंक्वाकार ट्विन-स्क्रू एक्सट्रूडर, स्टेनलेस स्टील वैक्यूम शेपिंग प्लेटफ़ॉर्म, क्रॉलर ट्रैक्टर, स्वचालित कटिंग एकीकृत मशीनें और फ़्लिपिंग अनलोडिंग रैक का उपयोग किया जाता है। आकार देने वाला प्लेटफ़ॉर्म एक उच्च दबाव वाले वैक्यूम पंप और एक पानी पंप से सुसज्जित है, जो चार-आयामी समायोज्य हैं। ट्रैक्टर को वायवीय रूप से क्लैंप किया गया है। स्वचालित निश्चित-लंबाई काटने वाली मशीन एक निश्चित लंबाई में कटौती करने के लिए एक यात्रा स्विच का उपयोग करती है। स्टैकिंग रैक 6 मीटर लंबा है, जो स्टेनलेस स्टील से बना है, और वायवीय रूप से फ़्लिप किया गया है।

मामला

उत्पाद प्रदर्शन

परियोजना	तकनीकी मापदण्ड

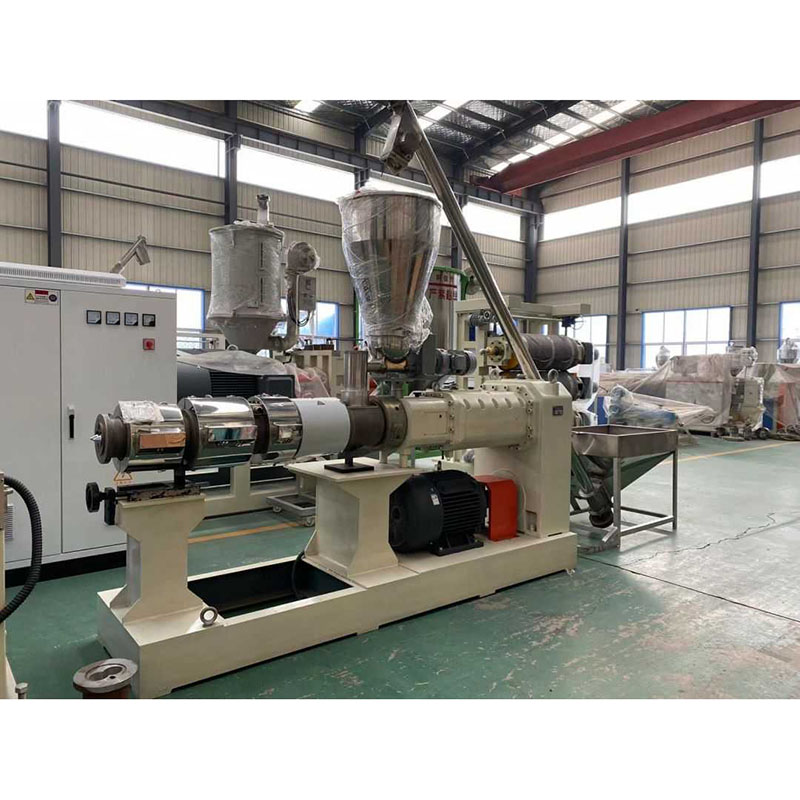

मुख्य इंजन
विद्युत नियंत्रण कैबिनेट	* एयर स्विच: चिंट * प्रयुक्त स्टील की मोटाई 1.5 मिमी से कम नहीं है, और सभी विद्युत घटक प्रसिद्ध ब्रांडों के हैं
उत्पादन मात्रा (किलो/घंटा)	100-200 (प्रसंस्कृत सामग्री की अलग-अलग एक्सट्रूज़न मात्रा और परिचालन स्थितियों के साथ भिन्न होता है)
आकार (मिमी)	3670 x 1500 x 2350 मिमी
वजन (किग्रा)	3000 किग्रा
स्वचालित पैमाइश और फीडिंग हॉपर	सामग्री: स्टेनलेस स्टील
विद्युत पारेषण लाइन	तीन-चरण चार-तार प्रणाली
आपातकालीन रोक और सुरक्षा कार्यों के साथ तापमान नियंत्रक	बुद्धिमान तापमान नियंत्रण तालिका अति-वर्तमान सुरक्षा अलार्म फ़ंक्शन उच्च-वोल्टेज अधिभार संरक्षण प्रणाली।
विशेषता	उच्च कतरनी, अच्छा प्लास्टिक प्रभाव, उच्च आउटपुट (100-160 किग्रा / घंटा) उत्पादन लाइन की आउटपुट आवश्यकताओं को पूरा करने के लिए संबंधित आकार की प्रोफ़ाइल एक्सट्रूज़न गति। उच्च-स्तरीय विनिर्माण सामग्री और टिकाऊ भागों में मजबूत गुण होते हैं।
ऑपरेशन पैनल डेटा कैसे प्रदर्शित किया जाता है	डिजिटल डिस्प्ले
पेंच: उच्च गुणवत्ता मिश्र धातु 38CrMoAIA नाइट्राइड परत की मोटाई 0.7 मिमी, सतह कठोरता HV940, Ra0.4um चीन का मशहूर ब्रांड
व्यास (मिमी)	65/132 मिमी
सक्रिय लंबाई (मिमी)	2140 मिमी
मात्रा	अनुच्छेद 2
रूप	टेपर
गति गति (आर/मिनट)	1~34 (बाहर की ओर)
ड्रम उच्च गुणवत्ता मिश्र धातु 38CrMoAIA नाइट्राइड परत मोटाई 0.7 मिमी, सतह कठोरता HV940, Ra0.4um
मशीन सिलेंडर प्रकार	अखंड उपकरण
तापन विधि	कास्टिंग एल्यूमीनियम हीटिंग रिंग
तापन क्षेत्रों की संख्या	क्षेत्र 4
ताप शक्ति (किलोवाट)	30 किलोवाट（11/4/6/8）
तापमान सीमा (℃)	50~350℃
शीतलन क्षेत्रों की संख्या	3 जिला
संयुक्त प्रवाह कोर	45#, क्रोम-प्लेटेड आंतरिक सतह
शीतलक मार्ग	3X250w पंखा ठंडा हो गया है
शीतलन माध्यम	वायु
गुणवत्ता आश्वासन	10,000 घंटे से अधिक का सेवा जीवन
मशीन ड्रम की हैंडलिंग विधि	डबल-मिश्र धातु कठोरता एचआरसी 55-62
2. ड्राइव प्रणाली और मंदी प्रणाली
मुख्य ड्राइव मोटर शक्ति	37kw, शेडोंग प्रसिद्ध ब्रांड मोटर
मुख्य मोटर की कार्य विधि	तीन-चरण अतुल्यकालिक मोटर, सीधे गियरबॉक्स से जुड़ा, चर आवृत्ति रूपांतरण गवर्नर के साथ मोटर
मुख्य ड्राइव मुख्य इंजन की गति	30~1400r/मिनट
गियर बॉक्स का ब्रांड	क्षैतिज उच्च मरोड़ वाला गियर बॉक्स, कठोर दाँत वाला झुका हुआ गियर
गियर पहिया	नाइट्रोजन घुसपैठ उपचार, गियर सामग्री 20CrMoTi है
नौकरी टिकट बॉक्स	दो वितरण बॉक्स रिडक्शन शाफ्ट टैकल गियर द्वारा संचालित होते हैं
मुख्य मोटर का गति विनियमन मोड	एसी गति विनियमन
3. वैक्यूम पंपिंग सिस्टम
प्रकार	पानी की अंगूठी वैक्यूम पंप
मोटर की शक्ति	3 किलोवाट
मोटर कार्य मोड	तीन चरण अतुल्यकालिक मोटर
निर्वात डिग्री	0~-0.8pa
वैक्यूम पंप	निकास दर: 60m³ / घंटा

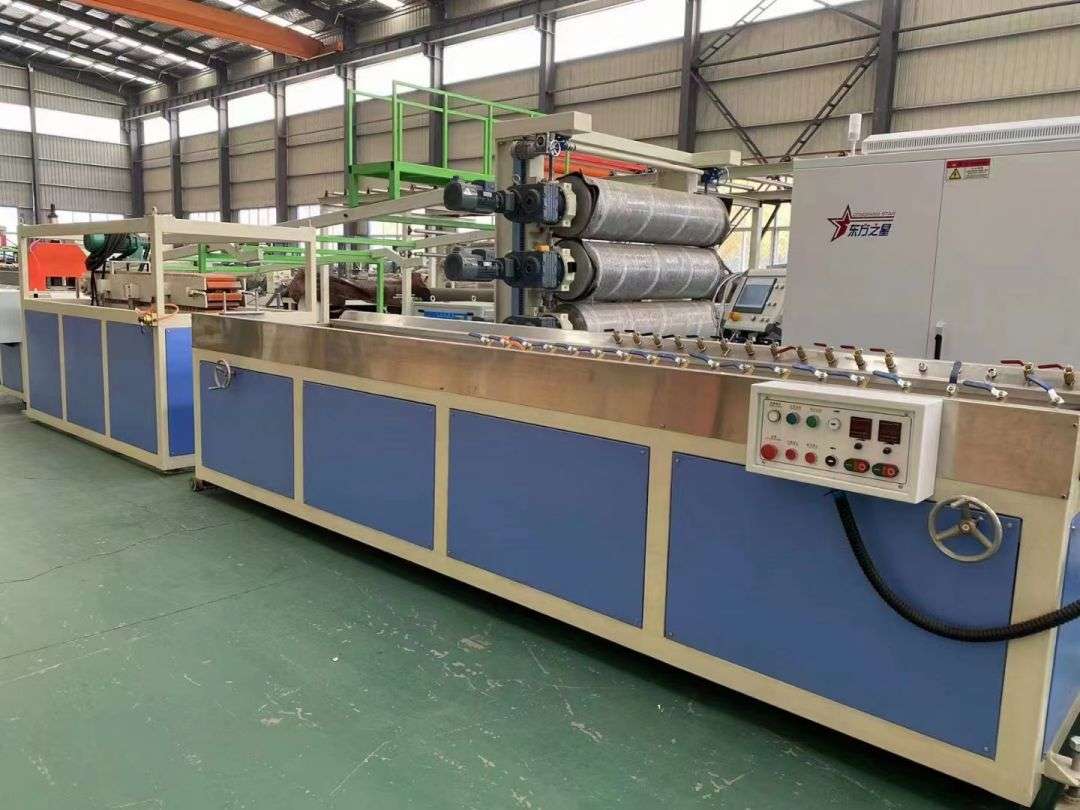

1. 240 वैक्यूम सेटिंग टेबल

आकार (मिमी)	400012001475 मिमी (गाइड रेल आकार सहित)
जल प्लेट सामग्री	स्टेनलेस स्टील
वायु नोजल और पानी नोजल की संख्या	लगभग 60
मोटर को पहले और बाद में चलाएँ	0.75 किलोवाट (1 सेट)
पानी का पम्प	3 किलोवाट
वैक्यूम पंप प्रकार	जल रिंग वैक्यूम पंप
वैक्यूम पंप शक्ति	दो, 4kw
वैक्यूम डिग्री (एमपीए)	0~-0.8pa
जल वाष्प नोजल की स्थिति और कनेक्शन मोड	स्थान: सेटिंग चरण के दोनों ओर: निश्चित प्रकार
केंद्र की ऊंचाई का समायोजन मोड	कॉकलियर वर्म मैनुअल
नियंत्रण कैबिनेट	1、आसान ऑपरेशन। 2、 इलेक्ट्रिक समायोजन, मैन्युअल ऊपर और नीचे समायोजन से पहले और बाद में सेटिंग टेबल का एहसास करें। 3、 बिजली के उपकरण छींट से बनाये जाते हैं 4、 सभी मोटरों में अत्यधिक भार सुरक्षा होती है।
पानी की टंकी का आयतन और मात्रा	लगभग 150L

सामान्य विशिष्टता पैरामीटर

स्वचालित जल आपूर्ति और जल निकासी नियंत्रण

वैक्यूम तालिका 1

700 मिमी मिमी और आगे बढ़ें

बाएँ और दाएँ फ़ाइन-ट्यूनिंग ± 30 मिमी

जल डिस्क स्टेनलेस स्टील से बने होते हैं

बाहरी पाइप और उपकरण स्थापित करना आसान है और आसानी से ओवरहाल करना आसान है।

जल आपूर्ति और जल निकासी के लिए सभी बाहरी पाइप 1 "-2" गैल्वेनाइज्ड स्टील पाइप से बने होते हैं।

अच्छी दिखने वाली उपस्थिति

2. क्रॉलर ट्रैक्टर

लंबा, X और चौड़ा (मिमी)	1800 मिमी x 1500 मिमी x 1700 मिमी
कर्षण गति (एम/मिनट) अधिकतम ड्रॉबार खींच	0.8-5 मी/आई 4000 एन
ट्रैक्शन मोटर पावर (किलोवाट)	2.2 किलोवाट x 1
ट्रैक रास्ता	वायवीय
मोटर कनेक्शन मोड	स्टार कनेक्शन
मोटरों की संख्या	1
मोटर की गति	10~1450r/मिनट
प्रभावी लंबाई ट्रैक करें	1500 मिमी
मोटर गति विनियमन	एसी मोटर, इन्वर्टर गति विनियमन
रबर और ट्रैक का कनेक्टिंग मोड	स्क्रू द्वारा त्वरित रूप से जुड़ा हुआ, स्थापित करने और हटाने में आसान
कर्षण ब्लॉकों के लक्षण	अच्छे स्थायित्व और पहनने के प्रतिरोध के साथ रबर ब्लॉक और Q235A स्टील के साथ संयोजन करें
मोड का क्लैमोड	वायवीय नियंत्रण
ट्रैक्टर की केंद्र ऊंचाई	1000 ± 50 मिमी, समायोज्य, तुल्यकालिक कर्षण गति।
संपीड़ित हवा का दबाव	0.5~0.7Mpa
श्रृंखला ईंधन भरने की विधि	मैन्युअल जोड़
नियंत्रण कैबिनेट सिलेंडर और वायवीय भाग	विद्युत भाग: चिनट सिलेंडर का उपयोग यादके द्वारा किया जाता है
सभी वायवीय भाग: याद्कर × ट्रैक्टर नियंत्रक वैक्यूम नियंत्रण बोर्ड पर है ×बाकी तरफ के दरवाजे और बक्से 1.5 मिमी स्टील प्लेट की मोटाई के साथ निर्मित होते हैं। × ट्रैक्टर का स्वरूप सुंदर है।

स्वचालित कटिंग एकीकृत मशीन

3. काटने की मशीन: 1,200 MM X 1160 MM X 1600 MM
दबाव मोड काटने की सटीकता ऊंचाई में कटौती मोटर की शक्ति कम करें	वायवीय सर्किट ≤2मिमी ≤150मिमी 1.5 किलोवाट
अधिकतम कट चौड़ाई	260 मिमी
मीटर विधि	फोटोइलेक्ट्रिक स्विच
वायु संपीड़न दबाव	0.5~0.7Mpa
